01

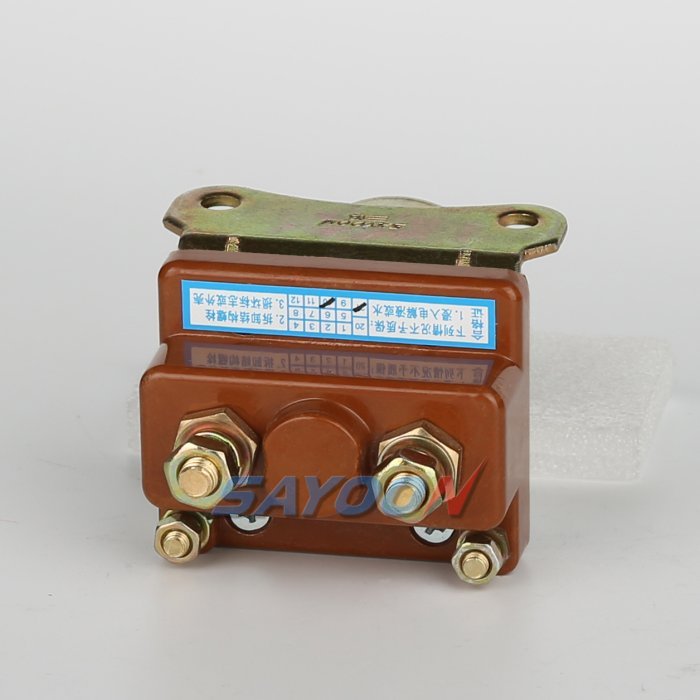

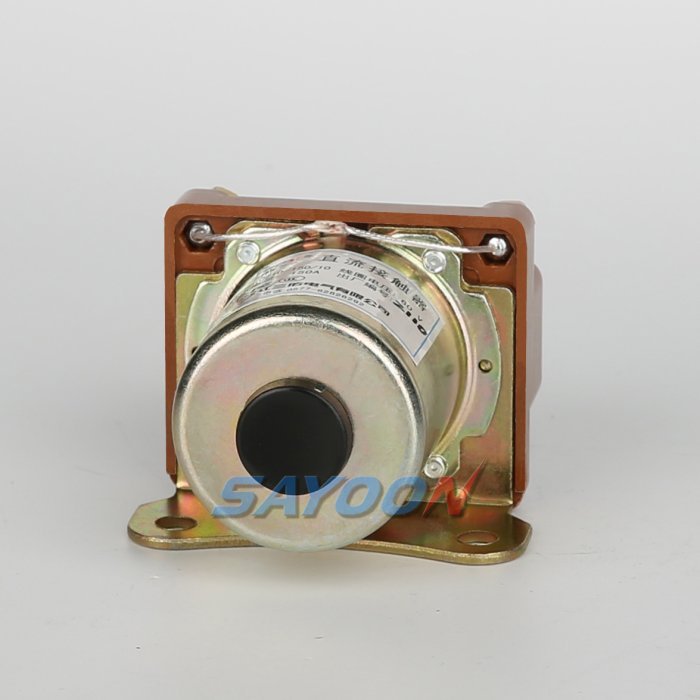

Contacteur CC normalement ouvert CZ10-150
CARACTÉRISTIQUES
Ce produit est idéal pour diverses applications, notamment les chariots élévateurs électriques, les véhicules à batterie, les tracteurs et les excavatrices. Il est également conçu pour les machines de fabrication de briques et les camions de nettoyage, ce qui le rend polyvalent pour différents secteurs d'activité. De plus, il peut être utilisé efficacement dans les systèmes de climatisation automobile, les alimentations de communication et les systèmes d'alimentation sans interruption (ASI).
Ce produit est particulièrement adapté aux interrupteurs de puissance, notamment ceux utilisés dans les systèmes de commande électronique et les circuits de contrôle en galvanoplastie. Il se caractérise par sa taille compacte, sa grande capacité de charge, sa longue durée de vie et sa facilité d'entretien, ce qui explique sa grande popularité auprès des utilisateurs.
Le fabricant a subi des tests rigoureux et ce produit est conforme aux normes spécifiées dans JB2286-78, JB3974-85, YD/585-92, YD/T512-92.
IMPLICATIONS DU MODÈLE SAYOON
| CZ10 | -150 | -□ | /□ | |
| 1 | 2 | 3 | 4 |
| 1 | Type de produit | ||||||||
| 2 | Courant nominal | ||||||||
| 3 | Type de support de montage : M-Horizontal (par défaut) ;ET-Niveau intégré ; H-Incliné;K-Grande distance ; N-Verticale multifonctionnelle ; DH-Descendre incliné | ||||||||
| 4 | Tension nominale de la bobine : 12V, 24V, 36V, 48V, 60V, 72V etc. | ||||||||
UTILISATIONS
Ce produit est doté d'un contact normalement ouvert unique, ce qui en fait un excellent choix pour diverses applications. Il est particulièrement adapté aux tricycles électriques, de plus en plus populaires pour leurs solutions de transport écologiques. De plus, ce produit peut être utilisé efficacement dans différents types de moteurs afin d'améliorer leurs performances et leur rendement.
Ce produit est idéal pour les balayeuses, indispensables au maintien de la propreté des environnements commerciaux et industriels. Il convient également aux machines céramiques, contribuant ainsi à la production de céramiques de haute qualité. De plus, il peut être utilisé pour les chariots de projection et les chariots à briques, essentiels lors des processus de construction et de fabrication.
Outre ces applications, le produit est également compatible avec les véhicules propres, contribuant ainsi à répondre au besoin de solutions de nettoyage respectueuses de l'environnement. Il convient aussi aux bateaux solaires, favorisant l'utilisation d'énergies renouvelables dans le secteur maritime. Enfin, il peut être intégré aux systèmes de contrôle électroniques, notamment aux alimentations sans interruption (ASI), garantissant une gestion fiable de l'énergie et une protection contre les coupures de courant.
Ce produit est conçu avec un seul contact normalement ouvert, ce qui en fait un composant important dans divers systèmes électriques et électroniques à travers de multiples secteurs d'activité, offrant aux utilisateurs une solution fiable et efficace pour leurs besoins.
PARAMÈTRES TECHNIQUES : (Version R1.64)
| Type de produit SAYOON | CZ10-150 |
| Formulaire de contact | 1 NON |
| Tension nominale de la bobine (V CC) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc. |
| Tension de contact (DC V) | ≤60V |
| Courant de charge nominal du circuit de contact 48V (A) | 150A |
| Chute de tension typique aux bornes des contacts pour 100 A | ≯80 mV |
| La tension de déclenchement du refroidissement à (20±5)℃ (V) | ≯70% |
| La tension de coupure de refroidissement à (20±5)℃ (V) | ≯35%,≮5% |
| Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2U |
| Délai d'abandon (aucun contact à ouvrir) | 25 ms |
| Temps de fermeture (aucun contact à fermer) | 5 ms |
| Durée de rebond maximale pour la connexion de contact | 10 ms |
| Durée maximale de rebond pour la déconnexion du contact | 3 ms |
| Résistance d'isolement | 20 MΩ |
| Force électrique pour résister | 50 Hz/60 Hz 1000 VCA 1 minute |
| Courants de défaut typiques susceptibles d'être rompus | 800 A/5 ms à 48 V CC |
| Puissance de la bobine (W) | 8-13 |
| Élévation de température de la bobine (K) | ≤60 |
| Élévation de température au terminal de sortie (K) | ≤65 |
| Durée de vie électrique | 10 000 fois |
| Durée de vie mécanique | 150 000 fois |
| Spécifications de travail | Continu |
| Matériel de contact | Alliage d'argent |
| Type de terminal de charge | Vis M6 |
| type de borne de bobine | Vis M4 |
| certification des organismes de test | CCC, CE, FCC |
Remarque : Sayoon s’engage à améliorer les performances globales de ses produits, compte tenu de la diversité des environnements d’exploitation et des exigences fonctionnelles de chaque client. Pour ce faire, nous pouvons ajuster certains paramètres, tels que la taille de la bobine et l’élévation de température. Veuillez noter que les paramètres mentionnés ci-dessus sont donnés à titre indicatif. Pour des informations complètes et des conseils personnalisés, nous vous recommandons de consulter le Guide de sélection et d’utilisation des contacteurs CC Sayoon. Ce guide vous fournira les informations essentielles adaptées à vos besoins spécifiques, garantissant ainsi des performances et une fiabilité optimales dans votre environnement.
COURBE CARACTÉRISTIQUE DE CHARGE

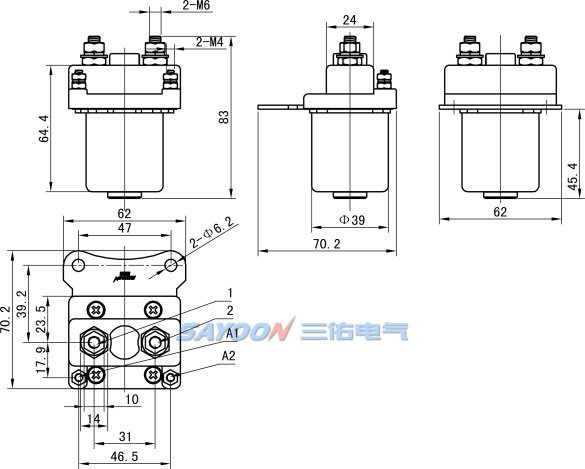

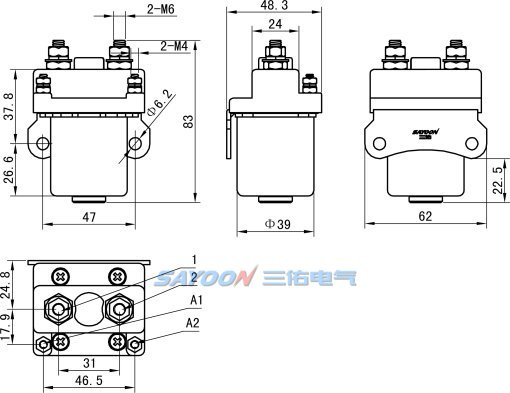

SCHÉMA D'INSTALLATION
SCHÉMA DE CÂBLAGE

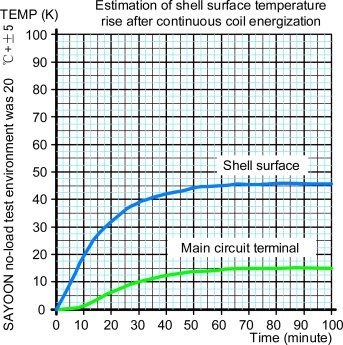

COURBE DE TEMPÉRATURE DE LA BOBINE
CAPACITÉS MÉCANIQUES ET UTILISATION DE L'ENVIRONNEMENT
| Couple de serrage du câble de contact M6 (Nm) | ≯4,5 approprié |
| Couple de serrage du câble de bobine M4 (Nm) | ≯1,2 approprié |
| Température ambiante | -25 à +70 °C |
| Humidité relative | +20℃ 98% |
| Fréquence de vibration à la position fixe | 3G, amplitude de 1 à 50 Hz, 0,5 mm |
| Commotion cérébrale | (60～100) temps/minute, accélération≤4g |
| Altitude | 2000 m |
| Instructions d'installation | Aléatoire |
| Protection internationale | IP40 (selon la norme IEC60947) |
INSTRUCTIONS DE COMMANDE
| Type de produit SAYOON | CZ10-150 |
| UNW | 360 g |
| Quantité par paquet. | 60 pièces |
| Mesure (cm) | 53,5*21,5*19,5 |
| GW | 23 kg |
| NO | 21 kg |
| type de support de montage | M Horizontal (par défaut), E Niveau, H Incliné, K Grande distance, N Vertical multifonctionnel, DH Descente inclinée |
Les informations suivantes doivent être fournies lors de la commande afin de garantir un traitement précis : nom du produit, numéro de modèle complet, spécification de tension de la bobine de commande, type de cadre de montage requis, si des contacts auxiliaires sont requis et quantité commandée.
Par exemple, vous pouvez spécifier la commande comme suit : « Contacteur CC CZ10-150/24 V, 100 pièces ». Cela indique que vous avez besoin d’un produit avec un courant de charge nominal de 150 A, sans contacts auxiliaires et avec le support de montage standard. Il est également précisé que pour l’achat de 100 unités, la tension de commande de la bobine doit être de 24 V.
Si vos exigences en matière de tension diffèrent des options standard, veuillez noter que nous pouvons les satisfaire sur commande spéciale. N'hésitez pas à nous faire part de vos besoins spécifiques afin que nous puissions vous fournir le produit le mieux adapté à votre application.
