01

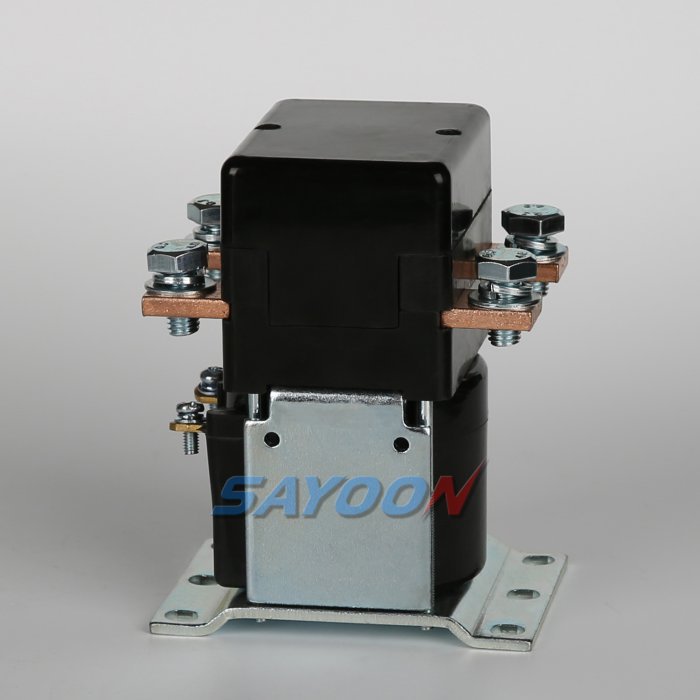

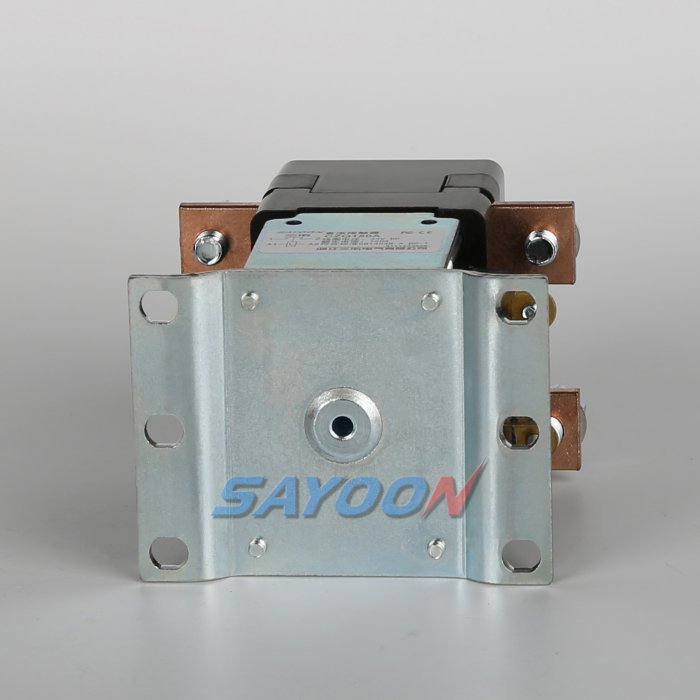

Contacteur CC normalement ouvert CZQ150A
CARACTÉRISTIQUES
Ce produit est idéal pour une vaste gamme d'applications, notamment les chariots élévateurs électriques, les véhicules à batterie, les tracteurs, les excavatrices, les machines à fabriquer des briques, les camions de nettoyage, les systèmes de climatisation automobile, les alimentations de communication, les alimentations sans interruption et les interrupteurs. Il est particulièrement efficace pour le traitement de surface des systèmes et circuits de commande électroniques.
L'un des atouts majeurs de ce produit réside dans sa taille compacte, qui facilite son intégration dans divers systèmes sans encombrement excessif. Malgré sa petite taille, il offre une capacité de charge élevée et peut répondre à des besoins énergétiques importants. De plus, sa conception lui assure une longue durée de vie, garantissant un fonctionnement fiable sur le long terme et réduisant considérablement les besoins de remplacement.
Son entretien est simple, ce qui renforce son attrait auprès des utilisateurs qui privilégient l'efficacité et la facilité d'utilisation. Le produit a reçu des commentaires positifs de la part des utilisateurs qui apprécient ses performances et sa durabilité.
Ce produit est conforme à de nombreuses normes industrielles, notamment JB2286-78, JB3974-85, YD/585-92 et YD/T512-92. Il a été rigoureusement testé en usine et par des organismes de contrôle compétents afin de garantir sa conformité à toutes les exigences réglementaires. Apprécié des utilisateurs depuis des années, ce produit continue de répondre efficacement à leurs besoins, ce qui en fait une solution fiable et de qualité supérieure sur le marché.
IMPLICATIONS DU MODÈLE SAYOON
| CZQ | 150A | -□ | -□ | /24V | |
| 1 | 2 | 3 | 4 | 5 |
| 1 | Type de produit | ||||||||
| 2 | Courant nominal | ||||||||
| 3 | P-Avec housse de protection (par défaut) | ||||||||
| 4 | Système de fonctionnement : CO-Continu; INT-Intermittent | ||||||||
| 5 | Tension nominale de la bobine : 12V, 24V, 36V, 48V, 60V, 72V etc. | ||||||||
UTILISATIONS
Ce produit possède un contact normalement ouvert unique et est spécialement conçu pour les circuits à courant continu (CC). Alimenté par batterie ou par courant redressé, il offre une grande polyvalence d'utilisation. Sa fonction principale est de faciliter la commande des interrupteurs, essentielle au bon fonctionnement des systèmes de traction, des moteurs de pompes et de divers véhicules électriques.
Ce produit contribue de manière significative à l'amélioration de l'efficacité opérationnelle et de la fiabilité de ces systèmes grâce à une gestion de l'énergie sans faille. Sa conception lui permet de répondre aux besoins de diverses applications, ce qui en fait un composant essentiel des systèmes électriques des machines et véhicules modernes. Les utilisateurs peuvent compter sur ses performances lors des opérations critiques de commutation de puissance, optimisant ainsi l'efficacité globale de leurs opérations.
PARAMÈTRES TECHNIQUES : (Version 1.38)
| Type de produit SAYOON | CZQ150A |
| Formulaire de contact | 1 NON |
| Tension nominale de la bobine (V CC) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc. |
| Tension de contact (DC V) | ≤80V |
| Courant de charge nominal du circuit de contact 48V (DC-1) | 150A |
| Chute de tension typique aux bornes des contacts pour 100 A | ≯80 mV |
| La tension de déclenchement du refroidissement à (20±5)℃ (V) | ≯70% |
| La tension de coupure de refroidissement à (20±5)℃ (V) | ≯35%,≮5% |
| Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2U |
| Délai d'abandon (aucun contact à ouvrir) | 30 ms |
| Temps de fermeture (aucun contact à fermer) | 6 ms |
| Durée de rebond maximale pour la connexion de contact | 10 ms |
| Durée maximale de rebond pour la déconnexion du contact | 3 ms |
| résistance d'isolation | 20 MΩ |
| Force électrique pour résister | 50 Hz/60 Hz 1000 VCA 1 minute |
| Courants de défaut typiques susceptibles d'être rompus | 1000 A/5 ms à 48 V CC |
| Puissance de la bobine (W) | 20-35 |
| Élévation de température de la bobine (K) | ≤80 |
| Élévation de température au terminal de sortie (K) | ≤65 |
| Durée de vie électrique | 20 000 fois |
| Durée de vie mécanique | 300 000 fois |
| Spécifications de travail | Continu ou intermittent |
| Matériel de contact | Alliage d'argent |
| Type de terminal de charge | Vis M8 |
| type de borne de bobine | Vis M4 |
| certification des organismes de test | CE, FCC |
Remarque : En raison des différents environnements d’exploitation et des besoins spécifiques de chaque client, Sayoon peut ajuster certains paramètres du produit afin d’en optimiser les performances globales. Cela inclut des modifications des paramètres de la bobine, de l’élévation de température et d’autres spécifications pertinentes. Il est important de noter que les paramètres mentionnés ci-dessus sont fournis à titre indicatif uniquement. Pour des informations et des conseils plus détaillés, nous vous recommandons de consulter le Guide de sélection et d’utilisation des contacteurs CC Sayoon. Ce guide vous fournira des informations complètes sur la manière d’utiliser au mieux le produit en fonction des exigences spécifiques de votre application, garantissant ainsi des performances et une fiabilité optimales dans diverses conditions.

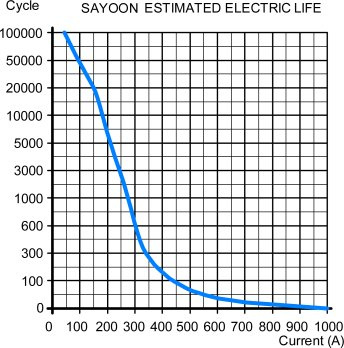

COURBE CARACTÉRISTIQUE DE CHARGE

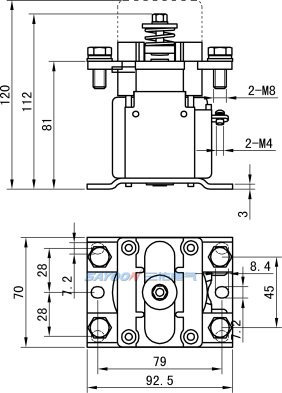

SCHÉMA D'INSTALLATION

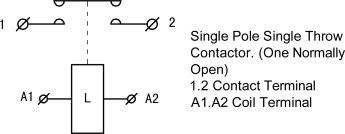

SCHÉMA DE CÂBLAGE
COURBE DE TEMPÉRATURE DE LA BOBINE
CAPACITÉS MÉCANIQUES ET UTILISATION DE L'ENVIRONNEMENT
| Couple de serrage du câble de contact M8 (Nm) | ≯9,0 approprié |
| Couple de serrage du câble de bobine M4 (Nm) | ≯1,2 approprié |
| Température ambiante | -25 à +70 °C |
| Humidité relative | +20℃ 98% |
| Fréquence de vibration à la position fixe | 3G, amplitude de 1 à 50 Hz, 0,5 mm |
| Commotion cérébrale | (60～100) temps/minute, accélération≤4g |
| Altitude | 2000 m |
| Instructions d'installation | Aléatoire |
| Protection internationale | IP40 (selon la norme IEC60947) |
INSTRUCTIONS DE COMMANDE
| Type de produit SAYOON | CZQ150A |
| UNW | 1480 g |
| Quantité par paquet. | 20 pièces |
| type de support de montage | Verticale |
Lors de votre commande, les informations suivantes doivent être précisées afin de garantir un traitement précis : nom du produit, numéro de modèle complet, spécification de tension de la bobine de commande, type de cadre de montage requis, indication de la nécessité de contacts auxiliaires et quantité commandée.
Par exemple, une commande pourrait être formulée comme suit : « Contacteur CC CZQ150A/24V, 100 pièces ». Cela indique que le courant nominal de la charge est de 150 A, que les contacts auxiliaires ne sont pas inclus, que le support de montage standard est utilisé, que la tension de commande de la bobine est de 24 V et que 100 pièces sont commandées.
De plus, si l'utilisateur a des exigences particulières en matière de tension, cela peut être pris en compte via la procédure de commande spéciale. Il est important de communiquer toute exigence particulière lors de la commande afin de garantir que le produit réponde à vos besoins et attentes spécifiques. Cette attention portée aux détails facilitera le processus de commande et vous assurera de recevoir la configuration de produit adéquate.
