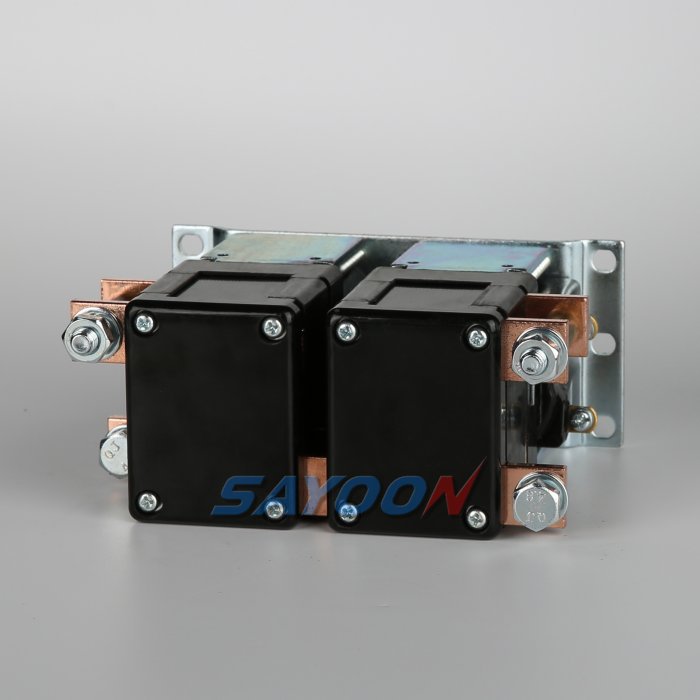

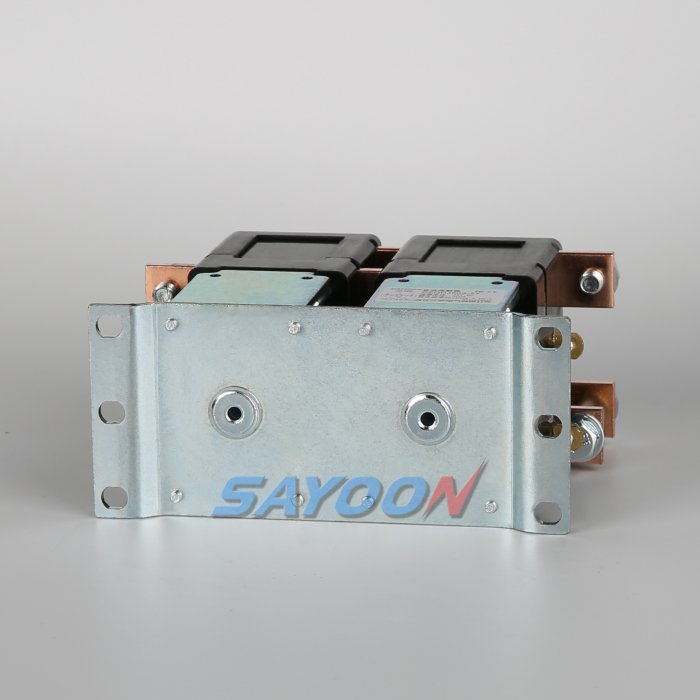

Contacteur inverseur CC DPDT CZQH150A-2T

Le contacteur CC DPDT CZQH150A-2T est un dispositif de commutation électrique haute performance conçu pour les circuits CC et largement utilisé dans la commande de moteurs, les équipements d'automatisation et autres systèmes électriques. Ce contacteur adopte une structure bipolaire bidirectionnelle (DPDT) permettant la commutation de plusieurs circuits et offrant des solutions de commande flexibles.

Contactez-nous Télécharger

détails du produit

CARACTÉRISTIQUES

Le contacteur CC DPDT CZQH150A-2T est un dispositif de commutation électrique haute performance supportant un courant nominal jusqu'à 150 A. Il répond aux besoins des charges CC de forte puissance et garantit un fonctionnement stable même sous forte charge. Sa conception bipolaire bidirectionnelle (DPDT) lui permet de commander simultanément plusieurs circuits, offrant ainsi des solutions de connexion et de commutation électriques flexibles pour s'adapter à diverses applications. Le CZQH150A-2T utilise des matériaux hautement conducteurs pour la fabrication de ses points de contact, ce qui réduit la résistance de contact, améliore la conductivité, prolonge sa durée de vie et assure une fiabilité à long terme. Son format compact facilite son installation dans les espaces restreints et le rend compatible avec une large gamme d'équipements industriels et d'automatisation. Il présente une excellente compatibilité électromagnétique et fonctionne de manière stable dans des environnements électromagnétiques complexes, réduisant ainsi l'impact des interférences sur les équipements. Le CZQH150A-2T intègre un mécanisme de protection contre les surcharges qui coupe automatiquement le circuit en cas d'anomalie. Largement utilisé dans de nombreux domaines tels que la commande de moteurs, l'automatisation, les transports et la gestion de l'énergie, le contacteur CC DPDT CZQH150A-2T est idéal pour une commande électrique efficace. Grâce à ses performances et sa fiabilité exceptionnelles, il est devenu un élément essentiel de nombreux systèmes de commande électrique.

IMPLICATIONS DU MODÈLE SAYOON

CZQH	150A	-2T	-□	-□	/24V
1	2	3	4	5	6

1	Type de produit
2	Courant nominal
3	structure du circuit: DPDT
4	P-Avec housse de protection (par défaut)


5	Système de fonctionnement : CO-Continu;INT-Intermittent
6	Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V etc.

UTILISATIONS

Ce produit est doté de contacts de commutation de phase, destinés aux circuits à courant continu et peuvent être alimentés par une batterie à courant redressé. Il assure la commutation de puissance pour les entraînements de traction, les moteurs de pompes et autres véhicules électriques.

PARAMÈTRES TECHNIQUES : (Version 1.38)

Type de produit SAYOON	CZQH150A-2T
Formulaire de contact	Convertir les deux groupes (DPDT)
Tension nominale de la bobine (V CC)	6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc.
Tension de contact (DC V)	≤80V
Courant de charge nominal du circuit de contact 48V (DC-1)	150A
Chute de tension typique aux bornes des contacts pour 100 A	≯80 mV
La tension de déclenchement du refroidissement à (20±5)℃ (V)	≯70%
La tension de coupure de refroidissement à (20±5)℃ (V)	≯35%,≮5%
Plage de tension de fonctionnement de la bobine à 40 °C	0,8-1,2U
Délai d'abandon (aucun contact à ouvrir)	30 ms
Temps de fermeture (aucun contact à fermer)	6 ms
Durée de rebond maximale pour la connexion de contact	10 ms
Durée maximale de rebond pour la déconnexion du contact	3 ms
résistance d'isolation	20 MΩ
Force électrique pour résister	50 Hz/60 Hz 1000 VCA 1 minute
Courants de défaut typiques susceptibles d'être rompus	1000 A/5 ms à 48 V CC
Puissance de la bobine (W)	30-50
Élévation de température de la bobine (K)	≤80
Élévation de température au terminal de sortie (K)	≤65
Durée de vie électrique	20 000 fois
Durée de vie mécanique	300 000 fois
Spécifications de travail	Continu ou intermittent
Matériel de contact	Alliage d'argent
Type de terminal de charge	Vis M8
type de borne de bobine	Vis M4
certification des organismes de test	CE, FCC

Remarque : Afin de répondre aux différents besoins fonctionnels de nos clients et d’optimiser les performances globales de nos produits, Sayoon peut ajuster les paramètres de la bobine, l’échauffement, etc. Les paramètres ci-dessus sont donnés à titre indicatif. Pour plus de détails, veuillez consulter le guide de sélection et d’utilisation du contacteur CC Sayoon.

COURBE CARACTÉRISTIQUE DE CHARGE

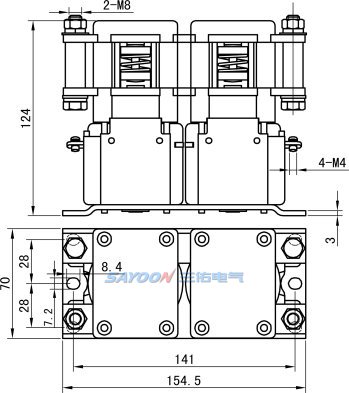

SCHÉMA D'INSTALLATION

SCHÉMA DE CÂBLAGE

COURBE DE TEMPÉRATURE

CAPACITÉS MÉCANIQUES ET UTILISATION DE L'ENVIRONNEMENT

Couple de serrage du câble de contact M8 (Nm)	≯9,0 approprié
Couple de serrage du câble de bobine M4 (Nm)	≯1,2 approprié
Température ambiante	-25 à +70 °C
Humidité relative	+20℃ 98%
Fréquence de vibration à la position fixe	3G, amplitude de 1 à 50 Hz, 0,5 mm
Commotion cérébrale	(60～100) temps/minute, accélération≤4g
Altitude	2000 m
Instructions d'installation	Aléatoire
Protection internationale	IP40 (selon la norme IEC60947)

INSTRUCTIONS DE COMMANDE

Type de produit SAYOON	CZQH150A-2T
UNW	3181 g
Quantité par paquet.	10 pièces
type de support de montage	Verticale

Lors de votre commande, veuillez préciser : le nom, le modèle complet, la tension de la bobine de commande, le type de châssis de montage, la présence ou non d'un contact auxiliaire et la quantité souhaitée. Par exemple : Contacteur CC CZQH150A-2T/24V, lot de 100, courant nominal de 150 A, sans contact auxiliaire, support de montage standard, tension de commande de la bobine de 24 V. Les produits avec des spécifications de tension particulières peuvent faire l'objet d'une commande spéciale.
