Contacteur CC normalement ouvert CZW3000A

L'un des principaux atouts des contacteurs CC normalement ouverts réside dans leur capacité de transport de courant élevée. Conçus pour supporter des charges importantes, ces contacteurs conviennent à une grande variété d'environnements industriels et commerciaux. Qu'ils soient utilisés dans des usines, des systèmes d'énergies renouvelables ou des équipements d'automatisation, leur capacité à résister à des courants élevés garantit un fonctionnement fiable même dans des conditions exigeantes. Cette robustesse est essentielle pour maintenir l'efficacité opérationnelle et minimiser les temps d'arrêt.

Contactez-nous Télécharger

détails du produit

CARACTÉRISTIQUES

Outre leur conception robuste, les contacteurs CC normalement ouverts se caractérisent par une grande rapidité de réponse. Leur capacité à changer d'état rapidement en réponse aux signaux de commande améliore l'efficacité globale du système. Dans les applications critiques en termes de temps, telles que les processus automatisés ou les systèmes de gestion de l'énergie, cette rapidité de réponse peut considérablement optimiser les performances. Cette caractéristique permet non seulement d'optimiser le fonctionnement des équipements connectés, mais aussi de réaliser des économies d'énergie en réduisant la consommation électrique inutile.

IMPLICATIONS DU MODÈLE SAYOON

JEU	3000A	-S	-C	-K	-M	-□	/24V
1	2	3	4	5	6	7	8

1	Type de produit
2	Courant nominal
3	Interrupteur auxiliaire : Aucun-Sans interrupteur auxiliaire ;S-Avec interrupteur auxiliaire
4	Soufflage magnétique
5	Structure de détention magique : K-Rétention magnétique à deux articulations (bobine simple, verrouillage automatique à deux articulations) ;2K-Rétention magnétique à trois articulations (Double bobine, verrouillage automatique à trois articulations)
6	Type de support de montage : 2L-Deux verticales (par défaut) ;M-Horizontal
7	Autres codes de fonction : l-Avec diode de suppression ;R-Avec résistance préchargée ;CO-Continu;DANS-Intermittent
8	Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V etc.

Utilisations

Ce produit possède un contact normalement ouvert, destiné aux véhicules électriques, aux équipements de télécommunication, aux machines de génie civil, aux batteries de voiture, aux chariots élévateurs électriques, aux trains, aux navires et aux systèmes de contrôle électroniques tels que les alimentations sans interruption.

Paramètres techniques : (Version 2.31)

Type de produit SAYOON	CZW3000A
Formulaire de contact	1 NON
Tension nominale de la bobine (V CC)	6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc.
Tension de contact (DC V)	≤80V
Courant de charge nominal du circuit de contact 48V (DC-1)	3000A
Chute de tension typique aux bornes des contacts pour 100 A	≯80 mV
La tension de déclenchement du refroidissement à (20±5)℃ (V)	≯70%
La tension de coupure de refroidissement à (20±5)℃ (V)	≯35%,≮5%
Plage de tension de fonctionnement de la bobine à 40 °C	0,8-1,2U
Délai d'abandon (aucun contact à ouvrir)	50 ms
Temps de fermeture (aucun contact à fermer)	50 ms
Durée de rebond maximale pour la connexion de contact	10 ms
Durée maximale de rebond pour la déconnexion du contact	3 ms
résistance d'isolation	20 MΩ
Force électrique pour résister	50 Hz/60 Hz 1000 VCA 1 minute
Courants de défaut typiques susceptibles d'être rompus	6000 A/5 ms à 48 V CC
Puissance de la bobine (W)	20-45
Élévation de température de la bobine (K)	≤80
Élévation de température au terminal de sortie (K)	≤65
Durée de vie électrique	10 000 fois
Durée de vie mécanique	300 000 fois
Spécifications de travail	Continu (par défaut) ou intermittent
Matériel de contact	Alliage d'argent
Type de terminal de charge	Vis 3-M12
type de borne de bobine	Fil carré de 0,3 mm, longueur 320 mm
Charge nominale de contact auxiliaire (en option)	2 A/48 V CC, 5 A/24 V CC

Remarque : Afin de répondre aux différents besoins fonctionnels de nos clients et d’optimiser les performances globales de nos produits, Sayoon peut ajuster les paramètres de la bobine, l’échauffement, etc. Les paramètres ci-dessus sont donnés à titre indicatif. Pour plus de détails, veuillez consulter le guide de sélection et d’utilisation du contacteur CC Sayoon.

Courbe caractéristique de charge

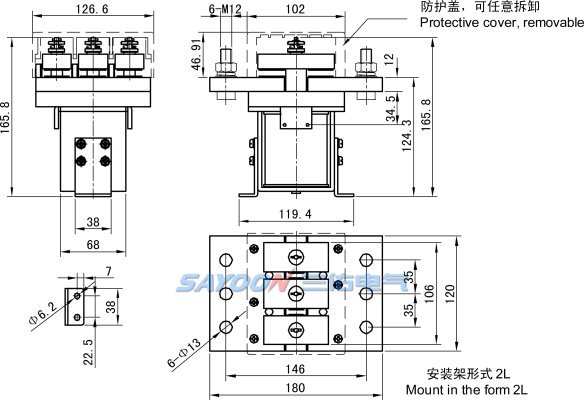

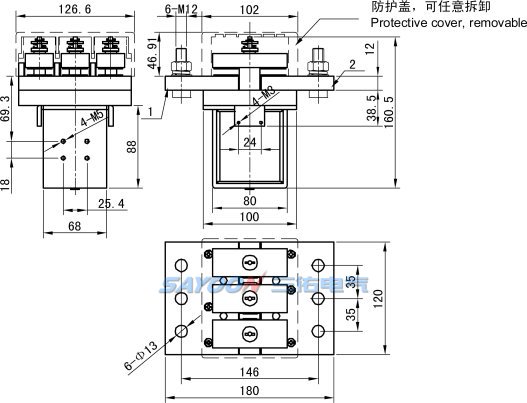

Schéma d'installation

Schéma de câblage

courbe de température

Capacités mécaniques et utilisation de l'environnement

Couple de serrage du câble de contact M12 (Nm)	≯30,0 approprié
Couple de sortie de la bobine (Nm)	≯0,8 approprié
Température ambiante	-25 à +70 °C
Humidité relative	+20℃ 98%
Fréquence de vibration à la position fixe	3G, amplitude de 1 à 50 Hz, 0,5 mm
Commotion cérébrale	(60～100) temps/minute, accélération≤4g
Altitude	2000 m
Instructions d'installation	Aléatoire
Protection internationale	IP40 (selon la norme IEC60947)

Instructions de commande

Type de produit SAYOON	CZW3000A
UNW	6300 g
Quantité par paquet.	4 pièces
type de support de montage	2L Deux Vertical (par défaut), M Horizontal

Lors de votre commande, veuillez préciser : le nom, le modèle complet, la tension de la bobine de commande, le type de châssis de montage, la présence ou non d'un contact auxiliaire et la quantité souhaitée. Par exemple : Contacteur CC CZW3000A/24V, lot de 100, courant nominal de 3 000 A, sans contact auxiliaire, support de montage standard, tension de commande de la bobine de 24 V. Les produits avec des spécifications de tension particulières peuvent faire l'objet d'une commande spéciale.
