Contacteur CC à maintien magnétique CZWH2000A-K
CARACTÉRISTIQUES
IMPLICATIONS DU MODÈLE SAYOON
| CZWH | 2000A | -K | -C | -S | -□ | -□ | /24V | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1 | Type de produit :1NO 1NC | ||||||||
| 2 | Courant nominal | ||||||||
| 3 | Structure de détention magique : K-Rétention magnétique à deux articulations (bobine simple, verrouillage automatique à deux articulations) ;2K-Rétention magnétique à trois articulations (Double bobine, verrouillage automatique à trois articulations) | ||||||||
| 4 | Soufflage magnétique | ||||||||
| 5 | Interrupteur auxiliaire : Aucun-Sans interrupteur auxiliaire ;S-Avec interrupteur auxiliaire | ||||||||
| 6 | Type de support de montage : 2L-Deux verticales (par défaut) ;L-Une verticale;M-Horizontal | ||||||||
| 7 | Autres codes de fonction : l-Avec diode de suppression ;R-Avec résistance préchargée | ||||||||
| 8 | Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V etc. | ||||||||
Utilisations
Paramètres techniques : (Version 1.62)
Type de produit SAYOON | CZWH2000A-K |
Formulaire de contact | 2 circuits |
Tension nominale de la bobine (V CC) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc. |
Tension de contact (DC V) | ≤60V |
Courant de charge nominal du circuit de contact 48V (DC-1) | 2000A |
Chute de tension typique aux bornes des contacts pour 100 A | ≯80 mV |
La tension de déclenchement du refroidissement à (20±5)℃ (V) | ≯80% |
La tension de coupure de refroidissement à (20±5)℃ (V) | ≯80% |
Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2U |
dration pulsée | 200 ms ≤ t ≤ 1 s |
Fréquence de fonctionnement (onde carrée) | 1 minute ≤ 6 fois |
Résistance d'isolement | 100 MΩ |
Force électrique pour résister | 50 Hz/60 Hz 2200 VCA 1 minute |
Courants de défaut typiques susceptibles d'être rompus | 4000 A/5 ms à 48 V CC |
Puissance de la bobine (W) | Départ K : 30-42, Départ 2K : 60-82, Maintien : 0 |
Élévation de température de la bobine (K) | température normale |
Élévation de température au terminal de sortie (K) | ≤65 |
Durée de vie électrique | 10 000 fois |
Durée de vie mécanique | 300 000 fois |
Spécifications de travail | Continu |
Matériel de contact | Alliage d'argent |
Type de terminal de charge | Vis M12 |
type de borne de bobine | Fil carré de 0,3 mm, longueur 320 mm |
Charge nominale de contact auxiliaire (en option) | 2 A/48 V CC, 5 A/24 V CC |
certification des organismes de test | CE, FCC |
Remarque : Afin de répondre aux différents besoins fonctionnels de nos clients et d’optimiser les performances globales de nos produits, Sayoon peut ajuster les paramètres de la bobine, l’échauffement, etc. Les paramètres ci-dessus sont donnés à titre indicatif. Pour plus de détails, veuillez consulter le guide de sélection et d’utilisation du contacteur CC Sayoon.
Courbe caractéristique de charge

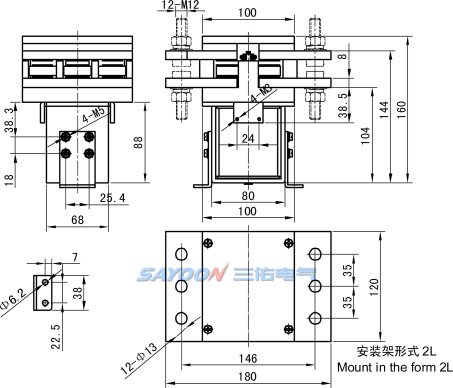

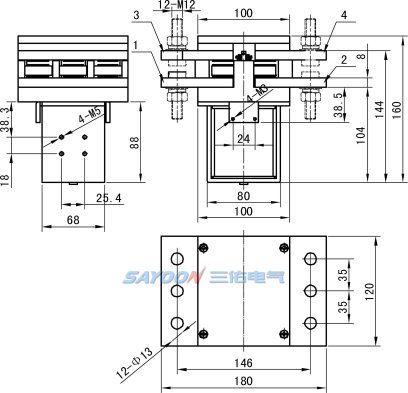

Schéma d'installation
Schéma de câblage
Autres schémas de câblage
Capacités mécaniques et utilisation de l'environnement
Couple de serrage du câble de contact M12 (Nm) | ≯30 approprié |
Couple de sortie de la bobine (Nm) | ≯0,8 approprié |
Température ambiante | -25 à +70 °C |
Humidité relative | +20℃ 98% |
Fréquence de vibration à la position fixe | 3G, amplitude de 1 à 50 Hz, 0,5 mm |
Commotion cérébrale | (60～100) temps/minute, accélération≤4g |
Altitude | 2000 m |
Instructions d'installation | Aléatoire |
Protection internationale | IP40 (selon la norme IEC60947) |
Instructions de commande
Type de produit SAYOON | CZWH2000A-K |
Quantité par paquet. | 4 pièces |
type de support de montage | 2L Deux verticales (par défaut), 1L Une verticale, M Horizontale |
Lors de votre commande, veuillez préciser : le nom, le modèle complet, la tension de la bobine de commande, le type de châssis, la présence ou non d'un contact auxiliaire et la quantité souhaitée. Par exemple : Contacteur magnétique CC à maintien CZWH2000A-K/24V (100 pièces), courant nominal de 2 000 A, sans contact auxiliaire, support de montage standard, tension de commande de la bobine de 24 V. Les produits avec des spécifications de tension particulières peuvent faire l'objet d'une commande spéciale.
