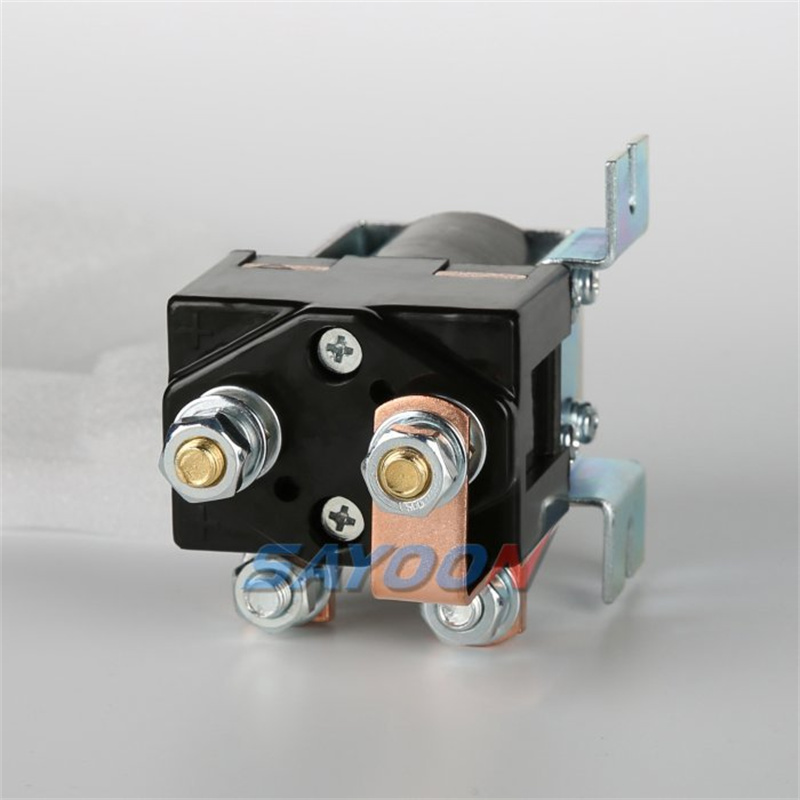

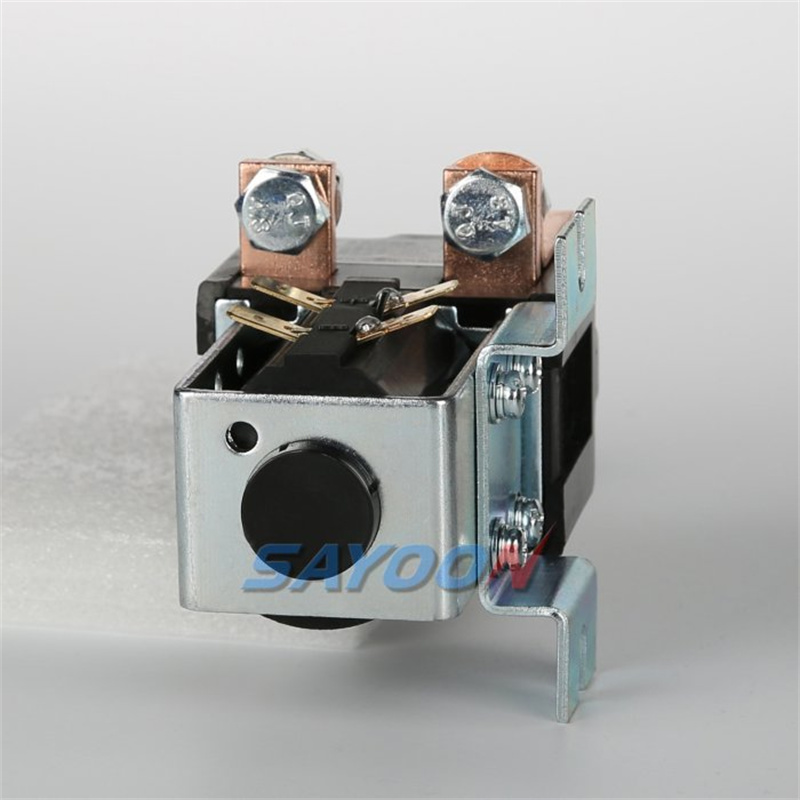

Contacteur CC SPDT CZWH200A-T

Un autre avantage important des contacteurs CC SPDT réside dans leur rapidité de commutation. Dans de nombreuses applications, la rapidité des changements d'état des circuits est essentielle. Les contacteurs SPDT sont conçus pour commuter rapidement, garantissant ainsi un fonctionnement efficace dans les situations nécessitant des commutations fréquentes. Cette caractéristique est particulièrement avantageuse dans les systèmes automatisés, où une réponse rapide est cruciale pour maintenir l'efficacité et la sécurité opérationnelles.

Contactez-nous Télécharger

détails du produit

CARACTÉRISTIQUES

La fiabilité est la pierre angulaire de la conception des contacteurs CC SPDT. Fabriqués à partir de matériaux de haute qualité, ces contacteurs résistent à des conditions environnementales variées, garantissant ainsi durabilité et performance à long terme. Que ce soit dans des environnements industriels difficiles ou plus contrôlés, les contacteurs CC SPDT sont conçus pour maintenir leur fonctionnalité sur le long terme, réduisant ainsi la fréquence des remplacements et minimisant les temps d'arrêt des systèmes critiques.

La flexibilité du contacteur CC SPDT s'étend à ses applications de commande. Il peut être utilisé dans divers scénarios, notamment l'inversion de moteur, la commande d'éclairage et d'autres processus automatisés. Cette adaptabilité en fait un choix privilégié pour les ingénieurs et techniciens souhaitant mettre en œuvre des solutions de commande performantes dans leurs projets. Le contacteur CC SPDT simplifie non seulement la gestion des circuits, mais améliore également la fonctionnalité globale du système électrique.

IMPLICATIONS DU MODÈLE SAYOON

CZWH	200A	-T	-S	-C	-M	-□	/24V
1	2	3	4	5	6	7	8

1	Type de produit
2	Courant nominal
3	Structure du circuit :Bobine simple, circuit simple
4	Interrupteur auxiliaire : Aucun-Sans interrupteur auxiliaire ;S-Avec interrupteur auxiliaire
5	Soufflage magnétique
6	Type de support de montage : M-Horizontal (par défaut) ;L-Une verticale;2L-Deux verticales
7	Autres codes de fonction : l-Avec diode de suppression ;R-Avec résistance préchargée ;CO-Continu;DANS-Intermittent
8	Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V etc.

Utilisations

Ce produit possède un contact normalement ouvert et un contact normalement fermé, utilisé dans les équipements de galvanoplastie, les équipements de télécommunication, les machines d'ingénierie, les chariots élévateurs électriques, les trains, les alimentations sans interruption et autres systèmes de contrôle électroniques.

Paramètres techniques : (Version 1.40)

Type de produit SAYOON	CZWH200A-T
Formulaire de contact	1 NO 1 NC Convertir (SPDT)
Tension nominale de la bobine (V CC)	6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc.
Tension de contact (DC V)	≤80V
Courant de charge nominal du circuit de contact 48V (DC-1)	200A
Chute de tension typique aux bornes des contacts pour 100 A	≯80 mV
La tension de déclenchement du refroidissement à (20±5)℃ (V)	≯70%
La tension de coupure de refroidissement à (20±5)℃ (V)	≯35%,≮5%
Plage de tension de fonctionnement de la bobine à 40 °C	0,8-1,2U
Délai d'abandon (aucun contact à ouvrir)	40 ms
Temps de fermeture (aucun contact à fermer)	12 ms
Durée de rebond maximale pour la connexion de contact	10 ms
Durée maximale de rebond pour la déconnexion du contact	3 ms
résistance d'isolation	20 MΩ
Force électrique pour résister	50 Hz/60 Hz 1000 VCA 1 minute
Courants de défaut typiques susceptibles d'être rompus	1000 A/5 ms à 48 V CC
Puissance de la bobine (W)	20-35
Élévation de température de la bobine (K)	≤80
Élévation de température au terminal de sortie (K)	≤65
Durée de vie électrique	20 000 fois
Durée de vie mécanique	300 000 fois
Spécifications de travail	Continu ou intermittent (par défaut)
Matériel de contact	Alliage d'argent
Type de terminal de charge	Vis M8
type de borne de bobine	Cosses à fourche de 6,3 mm
Charge nominale de contact auxiliaire (en option)	2 A/48 V CC, 5 A/24 V CC
Normalement fermé à normalement ouvert	12 ms
Normalement ouvert à normalement fermé	5 ms
certification des organismes de test	CE, FCC

Remarque : Afin de répondre aux différents besoins fonctionnels de nos clients et d’optimiser les performances globales de nos produits, Sayoon peut ajuster les paramètres de la bobine, l’échauffement, etc. Les paramètres ci-dessus sont donnés à titre indicatif. Pour plus de détails, veuillez consulter le guide de sélection et d’utilisation du contacteur CC Sayoon.

Courbe caractéristique de charge

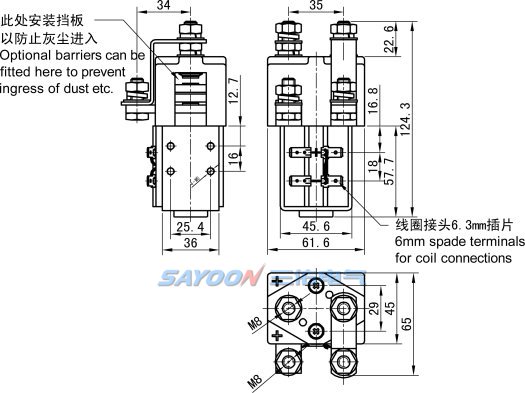

Schéma d'installation

Schéma de câblage

courbe de température

Capacités mécaniques et utilisation de l'environnement

Couple de serrage du câble de contact M8 (Nm)	≯9,0 approprié
Couple de sortie de la bobine (Nm)	≯0,8 approprié
Température ambiante	-25 à +70 °C
Humidité relative	+20℃ 98%
Fréquence de vibration à la position fixe	3G, amplitude de 1 à 50 Hz, 0,5 mm
Commotion cérébrale	(60～100) temps/minute, accélération≤4g
Altitude	2000 m
Instructions d'installation	Aléatoire
Protection internationale	IP40 (selon la norme IEC60947)

Instructions de commande

Type de produit SAYOON	CZWH200A-T
UNW	919 g
Quantité par paquet.	40 pièces

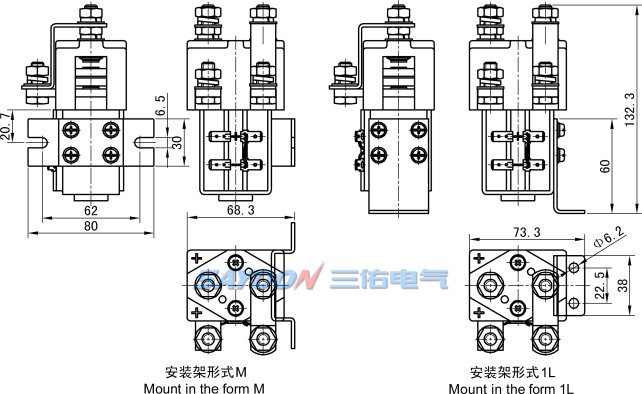

type de support de montage	M Horizontal (par défaut), 1L Un vertical, 2L Deux verticaux

Lors de votre commande, veuillez préciser : le nom, le modèle complet, la tension de la bobine de commande, le type de châssis de montage, la présence ou non d'un contact auxiliaire et la quantité souhaitée. Par exemple : Contacteur CC CZWH200A-T/24V (100 unités), courant nominal de 200 A, sans contact auxiliaire, support de montage standard, tension de commande de la bobine de 24 V. Les produits avec des spécifications de tension particulières peuvent faire l'objet d'une commande spéciale.
