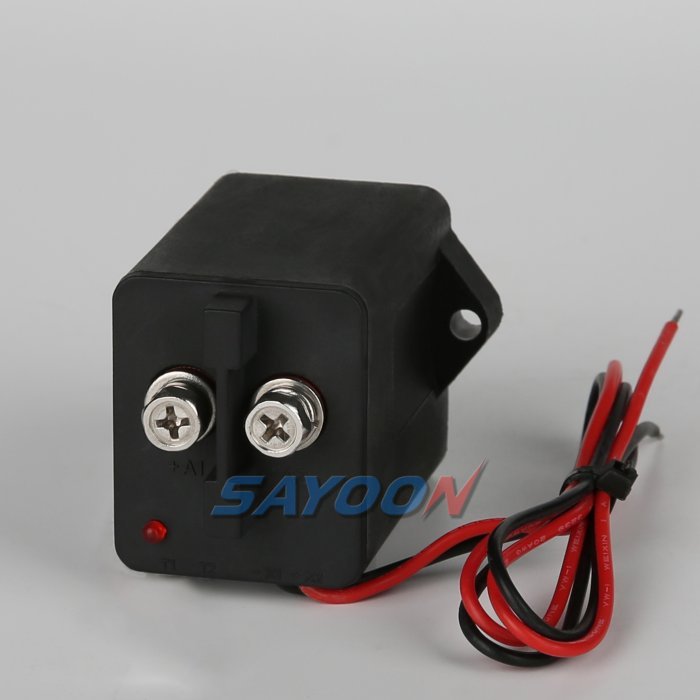

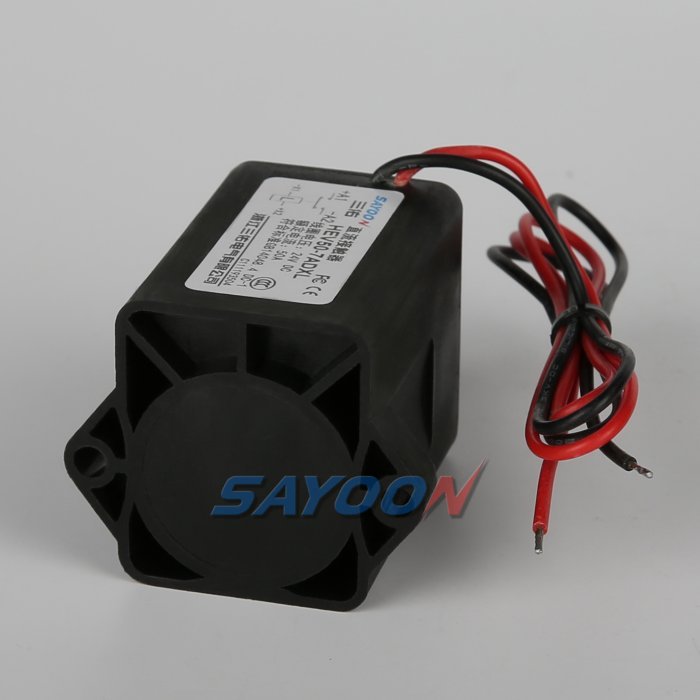

Contacteur CC haute tension HEV50 scellé à la résine époxy
CARACTÉRISTIQUES
Ce produit est idéal pour la commande de véhicules électriques, les bornes de recharge, les systèmes photovoltaïques et éoliens, les climatiseurs automobiles, les alimentations de communication, les systèmes d'alimentation sans coupure (UPS) et autres circuits de commande électrique. Compact et doté d'une capacité de charge élevée, il fonctionne en toute sécurité sans étincelles, offre une longue durée de vie et une maintenance aisée, ce qui explique sa grande popularité auprès des utilisateurs.
Ce produit présente les caractéristiques importantes suivantes : premièrement, en matière d’alimentation haute tension CC, il est rempli d’un mélange de gaz rares et bénéficie d’un excellent refroidissement de l’arc électrique ; deuxièmement, en matière de contrôle de charge, il supporte des charges de 30 A à 1 000 A avec une plage de tension de fonctionnement de 5 à 1 000 V CC, répondant ainsi à une grande variété d’applications ; troisièmement, en matière de sécurité, sa structure isolante lui permet de fonctionner en toute sécurité dans des environnements inflammables ou dangereux, les bobines et les contacts étant protégés contre l’oxydation et la pollution ; enfin, comparé aux produits similaires, il est compact, léger, économe en énergie et offre un excellent rapport qualité-prix.
De plus, ce produit est fabriqué dans le strict respect des normes JB2286-78, JB3974-85, YD/585-92, YD/T512-92 et autres, et a été contrôlé en usine et par des organismes de test compétents afin de garantir sa conformité aux spécifications. Après plusieurs années d'utilisation, les retours des utilisateurs sont positifs : la qualité du produit est fiable et répond pleinement à leurs besoins.
IMPLICATIONS DU MODÈLE SAYOON
| ENSEMBLE | 50 | -7 | UN | D | X | L | □ | /12V |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 1 | Type de produit :Circuits HEV à un groupe ; circuit HEVJ à deux groupes |
| 2 | Courant nominal |
| 3 | Tension nominale des contacts : 1-200V;7-1000 V |
| 4 | Structure du circuit : A-Normalement ouvert ;B-Normalement fermé |
| 5 | Type de bobine : D-Bobine simple ;H-Avec économiseur à serpentin ;K-Rétention magnétique à deux articulations (bobine simple, verrouillage automatique à deux articulations) ;2K-Rétention magnétique à trois articulations (Double bobine, verrouillage automatique à trois articulations) ;P-Contrôle du signal ;R-Type de précharge intégré [commande par relais] (le chiffre de gauche de la fonction de précharge correspond au temps de retard de précharge, utilisé pour contrôler la bobine, le chiffre de droite correspond à la valeur de résistance avec résistance) ;ET-Précharge externe [pilote MOS] (Le chiffre de gauche de la fonction de précharge correspond au délai de précharge, et le chiffre de droite sert à commander la bobine. S'il est supérieur à 1, il s'agit de la valeur de la résistance active.) |
| 6 | Mode de sortie de la bobine : X-Fil (390 mm);LE-Autre |
| 7 | Type de support de montage : L-Vertical (par défaut) ;M-Horizontal |
| 8 | Autres fonctions spéciales : V-Avec charge de type capacitif ;N-Pas de polarité |
| 9 | Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V etc. |
UTILISATIONS
Ce modèle d'utilité présente plusieurs avantages significatifs, notamment la présence d'un contact normalement ouvert. Cette conception le rend particulièrement adapté à diverses applications, telles que les bornes de recharge, les véhicules électriques à quatre roues, les véhicules à énergies nouvelles, les systèmes d'économie d'énergie et de protection de l'environnement, les systèmes d'éclairage routier, les alimentations programmables et les systèmes d'alimentation sans interruption (ASI). Grâce à cette grande polyvalence, ce produit répond aux besoins de la société moderne en matière de mobilité douce et de développement durable.
La conception à contacts normalement ouverts améliore non seulement la facilité d'utilisation de l'appareil, mais garantit également des performances optimales dans divers environnements de travail. Que ce soit dans les infrastructures de recharge urbaines ou dans les applications industrielles exigeant une alimentation électrique stable, ce modèle exploite pleinement ses atouts uniques et fournit des solutions de contrôle de puissance fiables. Grâce à une optimisation et une innovation continues, ce produit présente un fort potentiel et de belles perspectives d'application, contribuant ainsi à la transition énergétique et à la protection de l'environnement.
PARAMÈTRES TECHNIQUES : (Version 2.92)
| Type de produit SAYOON | HEV50 |
| Formulaire de contact | 1 NO (SPST-NO) ou 1 NC (SPST-NC) |
| Tension nominale de la bobine (V CC) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V etc. |
| Tension de contact (DC V) | 200 V, 1000 V |
| courant de charge nominal du circuit de contact (DC-1) | 50A |
| Chute de tension typique aux bornes des contacts pour 50 A | ≯80 mV |
| La tension de déclenchement du refroidissement à (20±5)℃ (V) | ≯70% |
| La tension de coupure de refroidissement à (20±5)℃ (V) | ≯35%,≮5% |
| Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2U |
| Délai d'abandon (aucun contact à ouvrir) | 20 ms |
| Temps de fermeture (aucun contact à fermer) | 10 ms |
| Durée de rebond maximale pour la connexion de contact | 10 ms |
| Durée maximale de rebond pour la déconnexion du contact | 7 ms |
| Résistance d'isolement | 100 MΩ |
| Force électrique pour résister | 50 Hz/60 Hz 2200 VCA 1 minute |
| Courants de défaut typiques susceptibles d'être rompus | 500 A/5 ms à 48 V CC |
| Puissance de la bobine (W) | D : 3-7 ; H : Commencer 3-7, maintenir 0,5-1,5 |
| Élévation de température de la bobine (K) | ≤55 |
| Élévation de température au terminal de sortie (K) | ≤65 |
| Durée de vie électrique | 20 000 fois |
| Durée de vie mécanique | 300 000 fois |
| Spécifications de travail | Continu |
| Matériel de contact | Alliage |
| Temps d'appel (max) | 130 ms |
| courant de commutation maximal | 400 A 320 V CC (plus d'une fois) |
| Puissance de commutation maximale | 130 kW |
| Type de terminal de charge | Vis M5 |
| type de borne de bobine | Fil de silicone carré de 0,3 mm, longueur 390 mm |
| certification des organismes de test | CCC, CE, FCC, RoHS |
Remarque : Les environnements d’utilisation étant variés, les fonctionnalités privilégiées peuvent différer. Afin d’optimiser les performances globales de nos produits, SAYOON se réserve le droit d’ajuster les paramètres de la bobine, l’échauffement et d’autres indicateurs connexes en fonction des besoins spécifiques. Il est important de noter que les paramètres mentionnés ci-dessus sont donnés à titre indicatif. Pour des applications et des sélections spécifiques, veuillez consulter le Guide de sélection et d’utilisation des contacteurs CC SAYOON. Ce guide fournit aux utilisateurs des informations détaillées pour les aider à faire le meilleur choix en fonction de leur situation réelle, garantissant ainsi des performances et une fiabilité optimales du produit dans différents environnements. Nous nous efforçons constamment d’optimiser nos produits en fonction des besoins de nos clients afin que chaque utilisateur bénéficie de la meilleure solution pour son application spécifique.
COURBE CARACTÉRISTIQUE DE CHARGE

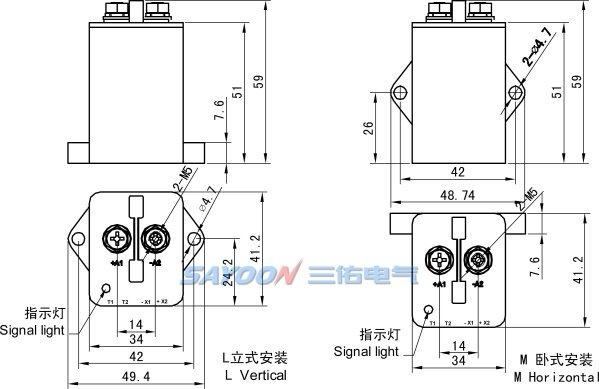

SCHÉMA D'INSTALLATION
SCHÉMA DE CÂBLAGE
COURBE DE TEMPÉRATURE DE LA BOBINE
CAPACITÉS MÉCANIQUES ET UTILISATION DE L'ENVIRONNEMENT
| Couple de serrage du câble de contact M5 (Nm) | ≯2,5 approprié |
| Mode de fil de bobine | Étamage des fils (rouge positif et noir négatif) |
| Température ambiante | -40 à +85 °C |
| Humidité relative | +20℃ 98% |
| Fréquence de vibration à la position fixe | 3G, amplitude de 1 à 50 Hz, 0,5 mm |
| Commotion cérébrale | (60～100) temps/minute, accélération≤4g |
| Altitude | 2000 m |
| Instructions d'installation | Aléatoire |
| Protection internationale | IP68 |
INSTRUCTIONS DE COMMANDE
| Type de produit SAYOON | HEV50 |
| UNW | 172 g |
| type de support de montage | L Vertical (par défaut), M Horizontal |
Lors de votre commande, veuillez préciser les informations suivantes : nom du produit, modèle complet, spécifications de tension de la bobine de commande, type de châssis de montage, présence ou non de contacts auxiliaires, quantité commandée, etc. Ces informations sont essentielles pour garantir l’exactitude et la rapidité du traitement de votre commande. Par exemple : Contacteur CC HT HEV50-□-□/24 V 100 pièces. Cela signifie que la charge souhaitée a un courant nominal de 50 A et qu’aucun contact auxiliaire n’est requis. Le châssis de montage est sélectionné par défaut, la tension de la bobine de commande est de 24 V et la quantité commandée est de 100 pièces. De plus, si vous avez des exigences particulières concernant la tension, des commandes spéciales peuvent être réalisées pour répondre à vos besoins spécifiques. Nous mettrons tout en œuvre pour vous fournir les produits dont vous avez besoin et nous assurer qu’ils répondent à vos spécifications techniques et à votre environnement d’utilisation.
