Accélérateur au pied JK12A

Commande de vitesse au pied pour véhicules électriques, tricycles électriques, camions, véhicules de loisirs, voitures de collection, voitures miniatures, bateaux solaires

Contactez-nous

détails du produit

CARACTÉRISTIQUES

La pédale d'accélérateur est un composant essentiel du système de gestion du contrôleur moteur ; sa qualité détermine la fiabilité et le confort de conduite. L'accélérateur proposé par notre entreprise présente les caractéristiques suivantes : 1. Signal mécanique et électronique, signal logique, pour éviter tout emballement. 2. Conception à trois ressorts de torsion, structure optimisée, pour une sécurité accrue et une limitation de la vitesse. 3. Étanchéité et résistance aux vibrations, adaptée à une grande variété d'environnements automobiles. 4. Composants Holzer programmables importés, permettant une sortie de tension flexible, une faible dérive thermique et un fonctionnement stable. 5. Fonctionnement par induction sans contact, sans usure, pour une longue durée de vie. 6. Courbe de sortie optimisée pour un contrôle précis du véhicule.

IMPLICATIONS DU MODÈLE SAYOON

JK12

-0

-B

-27

1	Type de produit
2	Type d'installation
3	Tension d'entrée Hall : 0: 0-5v;1: 12V;2: 24V;3: 36V;4: 48V;6: 60V;7: 72V;8: 84V;9: 96V
4	Tension de sortie : 0: 0-5V;1: 0,8-4,2V ;4: 4,2-0,8V ;5: 5-0V


5	Nombre total de conducteurs :3 ; 4 ; 5
6	Type de prise :2.8p : 2.8 insert (C, D) ; 2.8h : 2.8 ressort à pression ; 6.3p : 6.3 insert (P) ; 6.3h : 6.3 ressort à pression (A)
7	Longueur du fil (cm)

UTILISATIONS

Commande de vitesse au pied pour véhicules électriques, tricycles électriques, camions, véhicules de loisirs, voitures de collection, voitures miniatures, bateaux solaires

PARAMÈTRES TECHNIQUES : (Version 1.41)

Type de produit SAYOON	JK12A
Tension d'entrée	5 V, 10 V, 12 V, 24 V, 36 V-84 V, 96 V, toute tension
Sortir	0,8-4,2 V ; 0-5 V ; 5-0 V ; 4,2 V-0,8 V ; 0-10 V ; 10-0 V
courant de charge nominal de sortie	10 mA
Type de sortie	Tension
Longueur du fil	270 mm
angle de rotation de la pédale	16 degrés
Courant de charge maximal admissible	≤10 mA
force de démarrage de la pédale	20N±5N
force d'arrêt de la pédale	35N±5N
charge maximale admissible du signal de commutation	100 mA
Formulaire d'installation	Suspension

Remarque : Ce produit utilise des capteurs à effet Hall et des aimants puissants. Il convient d’éviter autant que possible les interférences dues aux ondes électromagnétiques ambiantes et aux variations de température pendant son utilisation. En cas d’échantillonnage de signal, un filtrage préalable est nécessaire. Veuillez vous référer aux paramètres du capteur à effet Hall pour connaître la tolérance de la sortie du produit. Pour toute question relative à la sélection du produit, veuillez contacter notre service technique.

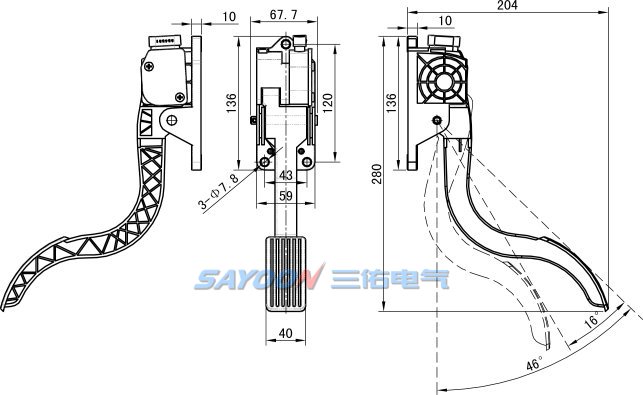

SCHÉMA D'INSTALLATION

SCHÉMA DE CÂBLAGE

AUTRE SCHÉMA DE CÂBLAGE

CAPACITÉS MÉCANIQUES ET UTILISATION DE L'ENVIRONNEMENT

Température ambiante	-30 à +85 °C
Humidité relative
la fréquence de vibration de la pièce fixe	3G, 1 ~ 50 Hz, amplitude de 0,5 mm
Altitude	2000 m
Instructions d'installation	Aléatoire
Protection internationale	IP68

INSTRUCTIONS DE COMMANDE

Type de produit SAYOON	JK12A
UNW	373 g
Quantité par paquet.	50 pièces

Veuillez préciser les informations suivantes lors de votre commande : nom, modèle complet et quantité. Par exemple : JK12A-003-B 0,8-4,2 V, 100 pièces. Des produits avec des spécifications de tension de sortie particulières peuvent être commandés sur demande.
