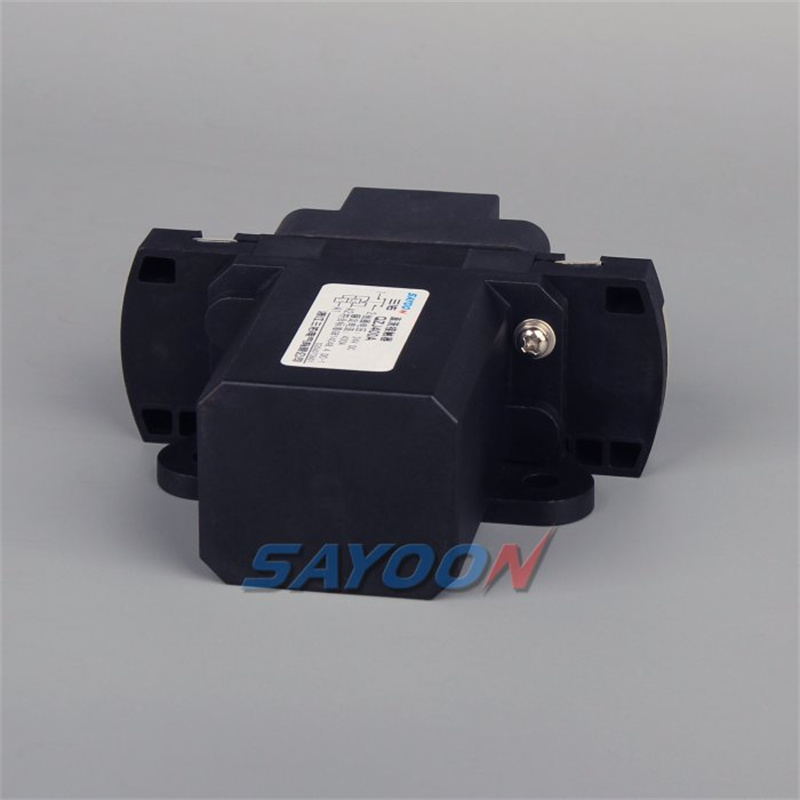

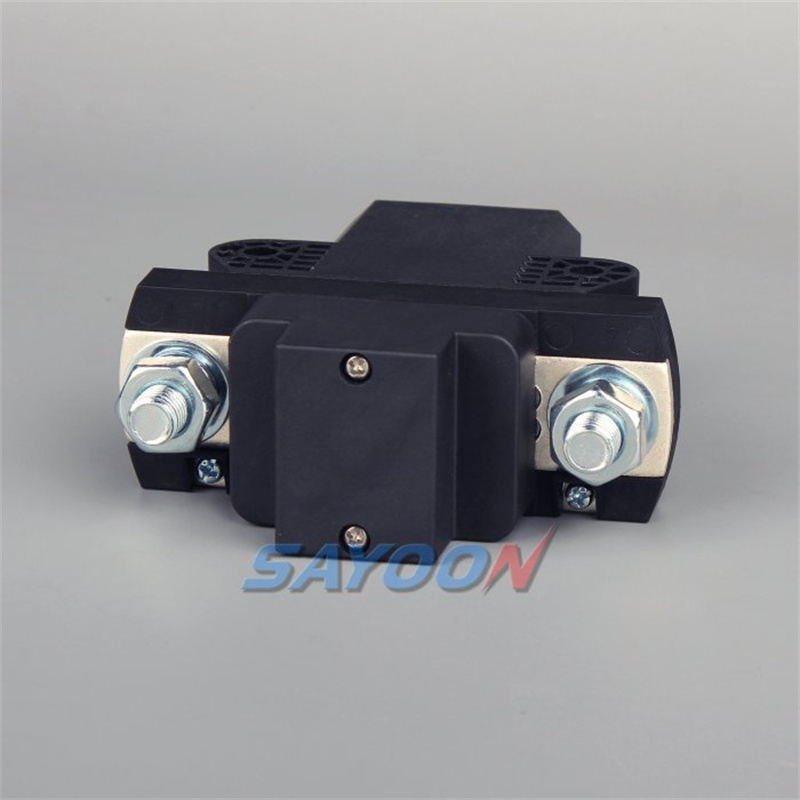

Contacteur CC normalement ouvert QZJ400A
CARACTÉRISTIQUES
IMPLICATIONS DU MODÈLE SAYOON
| QZJ | 400A | -S | -□ | -□ | ■ | /□ | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Type de produit | ||||||||
| 2 | Courant nominal | ||||||||
| 3 | Interrupteur auxiliaire : Aucun-Sans interrupteur auxiliaire ;S-Avec interrupteur auxiliaire | ||||||||
| 4 | Type de support de montage : M-Horizontal (par défaut) | ||||||||
| 5 | Autres codes de fonction | ||||||||
| 6 | Autres fonctions spéciales : V-Avec charge capacitive | ||||||||
| 7 | Tension nominale de la bobine :12V, 24V, 36V, 48V, 60V, 72V etc. | ||||||||
Utilisations
Paramètres techniques : (Version 1.29)
Type de produit SAYOON | QZJ400A |
Formulaire de contact | 1 NON |
Tension nominale de la bobine (V CC) | 6 V, 12 V, 24 V, 36 V, 48 V, 60 V, 72 V, 96 V, etc. |
Tension de contact (DC V) | ≤150 V |
Courant de charge nominal du circuit de contact 48V (A) | 400A |
Courant nominal de charge du circuit de contact | ≯80 mV |
La tension de déclenchement du refroidissement à (20±5)℃ (V) | ≯70% |
La tension de coupure de refroidissement à (20±5)℃ (V) | ≯50%,≮5% |
Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2U |
Délai d'abandon (aucun contact à ouvrir) | 25 ms |
Temps de fermeture (aucun contact à fermer) | 10 ms |
Durée de rebond maximale pour la connexion de contact | 10 ms |
Durée maximale de rebond pour la déconnexion du contact | 3 ms |
résistance d'isolation | 20 MΩ |
Force électrique pour résister | 50 Hz/60 Hz 1000 VCA 1 minute |
Courants de défaut typiques susceptibles d'être rompus | 1500 A/5 ms à 48 V CC |
Puissance de la bobine (W) | Début : 35-65, Maintien : 3-8 |
Élévation de température de la bobine (K) | ≤40 |
Élévation de température au terminal de sortie (K) | ≤65 |
Durée de vie électrique | 20 000 fois |
Durée de vie mécanique | 300 000 fois |
Spécifications de travail | Continu |
Matériel de contact | Alliage d'argent |
Type de terminal de charge | Vis M10 |
type de borne de bobine | Vis M3 |
Courbe caractéristique de charge

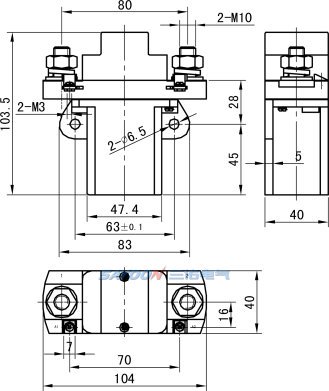

Schéma d'installation
Schéma de câblage
courbe de température
Capacités mécaniques et utilisation de l'environnement
Couple de serrage du câble de contact M10 (Nm) | ≯20,5 approprié |
Couple de serrage du câble de bobine M3 (Nm) | ≯0,8 approprié |
Température ambiante | -25 à +70 °C |
Humidité relative | +20℃ 98% |
Fréquence de vibration à la position fixe | 3G, amplitude de 1 à 50 Hz, 0,5 mm |
Commotion cérébrale | (60～100) temps/minute, accélération≤4g |
Altitude | 2000 m |
Instructions d'installation | Aléatoire |
Protection internationale | IP40 (selon la norme IEC60947) |
Instructions de commande
Type de produit SAYOON | QZJ400A |
UNW | 602 g |
type de support de montage | Aucun - M Horizontal (par défaut) |
Lors de votre commande, veuillez préciser : le nom, le modèle complet, la tension de la bobine de commande, le type de châssis de montage, la présence ou non d'un contact auxiliaire et la quantité souhaitée. Par exemple : Contacteur CC QZJ400A/24V, lot de 100, courant nominal de 400 A, sans contact auxiliaire, support de montage standard, tension de commande de la bobine de 24 V. Les produits avec des spécifications de tension particulières peuvent faire l'objet d'une commande spéciale.
certificat
-
CCC -
CE -
RoHS
-
ISO9001
