01
Contacteur CC normalement ouvert SZJ200A-D
CARACTÉRISTIQUES
La grande polyvalence de ce produit le rend utile dans de nombreux secteurs d'activité. Les véhicules électriques, tels que les chariots élévateurs électriques et les véhicules à batterie, dépendent d'une gestion efficace de l'énergie pour garantir un fonctionnement stable même sous forte charge. Pour les engins de chantier, comme les tracteurs et les excavatrices, ce produit permet de maintenir leur fiabilité et d'améliorer leur productivité dans des environnements difficiles.
Dans le cadre d'applications telles que les machines à briques et les balayeuses, la conception compacte et la capacité de charge élevée de ce produit lui permettent de fournir un soutien énergétique important dans des espaces restreints. De plus, la stabilité du système de climatisation automobile repose également sur la régulation efficace de ce produit, garantissant ainsi le confort des passagers quelles que soient les conditions climatiques.
Dans les systèmes d'alimentation pour les communications et les alimentations sans interruption, la fiabilité de ce produit est cruciale. Elle garantit une commutation rapide sur l'alimentation de secours en cas de coupure de courant, assurant ainsi la continuité du fonctionnement des équipements. L'interrupteur d'alimentation du système de commande électronique de galvanoplastie doit réguler le courant avec précision afin de garantir la stabilité et la sécurité du processus de production.
Ce produit est conforme aux normes JB2286-78, JB3974-85, YD/585-92, YD/T512-92 et autres normes. Il a été rigoureusement testé en usine et par des organismes de contrôle compétents afin de garantir sa conformité aux normes. Après de nombreuses années d'utilisation, les utilisateurs ont salué sa qualité et sa fiabilité, répondant pleinement à leurs besoins.
IMPLICATIONS DU MODÈLE SAYOON
| SZJ | 200A | -D | -S | -□ | -□ | /□ | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | Type de produit | ||||||||
| 2 | Courant nominal | ||||||||
| 3 | Type de bobine : Aucun-Structure à double bobine ; D- Structure à bobine unique | ||||||||
| 4 | Interrupteur auxiliaire : Aucun-Sans interrupteur auxiliaire ; S-Avec interrupteur auxiliaire | ||||||||
| 5 | Type de support de montage : M-Horizontal (par défaut) ; ET-Niveau intégré ; X-Oblique; L(N)-Verticale; E1-Niveau intégré à direction unique | ||||||||
| 6 | Autres codes de fonction | ||||||||
| 7 | Tension nominale de la bobine : 12V, 24V, 36V, 48V, 60V, 72V etc. | ||||||||
UTILISATIONS
Ce produit est conçu pour jouer un rôle important dans diverses applications. Pour les véhicules électriques, les contacts normalement ouverts permettent de contrôler efficacement le courant et d'assurer la sécurité et la stabilité du véhicule au démarrage et en fonctionnement. Dans les équipements de communication, il contribue à la gestion de l'alimentation électrique afin de garantir la continuité de service lors des moments critiques.
Dans le domaine des engins de chantier et des chariots élévateurs électriques, ce produit permet d'améliorer l'efficacité opérationnelle des équipements, de réduire leur taux de panne et d'allonger leur durée de vie. Pour les véhicules de grande taille tels que les trains et les navires, la fiabilité des contacts normalement ouverts est cruciale et ces derniers doivent garantir un fonctionnement stable dans des environnements complexes et variés.
Dans les systèmes d'alimentation sans interruption (ASI), ce produit garantit, en cas de défaillance de l'alimentation principale, une prise en charge rapide de l'alimentation de secours afin d'assurer le fonctionnement continu des équipements. Cette polyvalence explique la forte demande pour ce produit dans les secteurs de l'industrie moderne et des transports.
PARAMÈTRES TECHNIQUES : (Version 2.44)
| Type de produit SAYOON | SZJ200A-D |
| Formulaire de contact | 1 NON |
| Tension nominale de la bobine (V CC) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, 220V etc. |
| Tension de contact (DC V) | ≤60V |
| Courant de charge nominal du circuit de contact 48V (A) | 200A |
| Chute de tension typique aux bornes des contacts pour 100 A | ≯80 mV |
| La tension de déclenchement du refroidissement à (20±5)℃ (V) | ≯70% |
| La tension de coupure de refroidissement à (20±5)℃ (V) | ≯35%,≮5% |
| Plage de tension de fonctionnement de la bobine à 40 °C | 0,8-1,2U |
| Délai d'abandon (aucun contact à ouvrir) | 25 ms |
| Temps de fermeture (aucun contact à fermer) | 12 ms |
| Durée de rebond maximale pour la connexion de contact | 10 ms |
| Durée maximale de rebond pour la déconnexion du contact | 3 ms |
| résistance d'isolation | 20 MΩ |
| Force électrique pour résister | 50 Hz/60 Hz 1000 VCA 1 minute |
| Courants de défaut typiques susceptibles d'être rompus | 1000 A/5 ms à 48 V CC |
| Puissance de la bobine (W) | 7-15 |
| Élévation de température de la bobine (K) | ≤60 |
| Élévation de température au terminal de sortie (K) | ≤65 |
| Durée de vie électrique | 20 000 fois |
| Durée de vie mécanique | 300 000 fois |
| Spécifications de travail | Continu |
| Matériel de contact | Alliage d'argent |
| Type de terminal de charge | Vis M8 |
| type de borne de bobine | Vis M4 |
| Charge nominale de contact auxiliaire (en option) | 2 A/48 V CC, 5 A/24 V CC |
| certification des organismes de test | CCC, CE, FCC, RoHS |
Remarque : Les fonctionnalités privilégiées varient selon les environnements d’utilisation. Afin d’optimiser les performances globales de nos produits, SAYOON peut ajuster les paramètres de la bobine, l’élévation de température, etc. Les paramètres mentionnés ci-dessus sont donnés à titre indicatif.
Afin d'aider les utilisateurs à mieux choisir et utiliser nos contacteurs CC, nous mettons à leur disposition des guides de sélection et d'utilisation détaillés, couvrant les spécifications techniques du produit, les exigences d'installation et les recommandations de maintenance. Ces documents constituent des références essentielles pour les applications pratiques, garantissant ainsi un fonctionnement optimal des produits et une adéquation maximale à leurs besoins.
COURBE CARACTÉRISTIQUE DE CHARGE

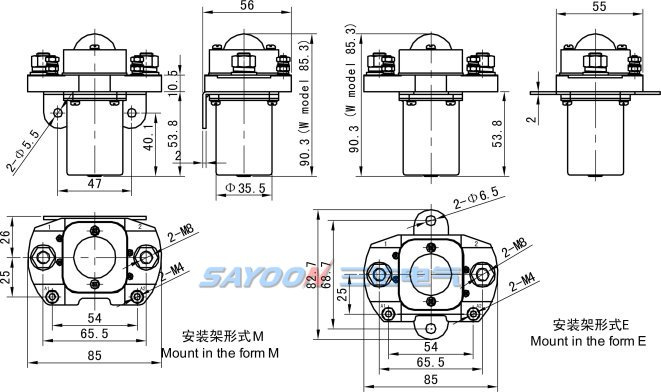

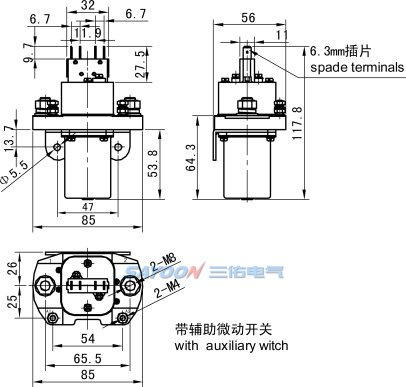

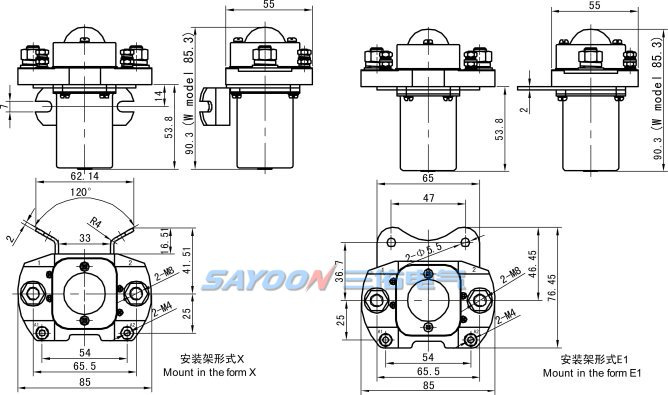

SCHÉMA D'INSTALLATION
SCHÉMA DE CÂBLAGE
COURBE DE TEMPÉRATURE DE LA BOBINE
CAPACITÉS MÉCANIQUES ET UTILISATION DE L'ENVIRONNEMENT
| Couple de serrage du câble de contact M10 (Nm) | ≯9,0 approprié |
| Couple de serrage du câble de bobine M4 (Nm) | ≯1,2 approprié |
| Température ambiante | -25 à +70 °C |
| Humidité relative | +20℃ 98% |
| Fréquence de vibration à la position fixe | 3G, amplitude de 1 à 50 Hz, 0,5 mm |
| Commotion cérébrale | (60～100) temps/minute, accélération≤4g |
| Altitude | 2000 m |
| Instructions d'installation | Aléatoire |
| Protection internationale | IP40 (selon la norme IEC60947) |
INSTRUCTIONS DE COMMANDE
| Type de produit SAYOON | SZJ200A-D |
| UNW | 526 g |
| Quantité par paquet. | 50 pièces |
| type de support de montage | M Horizontal (par défaut), E Niveau intégré, X Oblique, L (N) Vertical, E1 Niveau intégré unidirectionnel |
Lors de votre commande, veuillez fournir les informations suivantes : nom du produit, référence complète, spécification de tension de la bobine de commande, type de châssis de montage, présence ou non de contacts auxiliaires et quantité commandée. Par exemple : « 100 contacteurs CC SZJ200A-D/24V » signifie un courant nominal de 200 A, sans contacts auxiliaires, avec le châssis de montage standard, une tension de bobine de commande de 24 V et une quantité de 100 pièces. Pour toute exigence particulière concernant la tension, veuillez nous contacter afin que nous puissions réaliser des solutions sur mesure répondant à vos besoins spécifiques. En fournissant des informations détaillées sur votre commande, vous obtiendrez plus facilement les produits souhaités et assurerez le bon déroulement de votre projet.
